自動車のサイバーセキュリティと安全

 自動車のサイバーセキュリティと安全にはどのような関係があるのでしょうか?

2015年に行われたBlack Hat USA 2015という大規模なセキュリティカンファレンスで、ホワイトハッカーであるCharlie Miller氏とChris Valasek氏がFiat Chrysler Automobiles(FCA)社のJeep Cherokeeという車両のハッキングに成功したことを報告し、140万台がリコールという話になりました。このハッキングは、はじめはWi-Fi経由でオーディオ音量を調整したりGPSで車両をトラッキングするなど、いわゆる車両内のマルチメディアシステムを掌握していました。さらにハッキングを進めると、マルチメディアシステムとは独立した車両の運転制御用のCANバスにアクセスできるまでになり、結果として外部から車両の運転制御までできるようになりました。つまり、車両を遠隔操作できることが分かったのです。ホワイトハッカーが実験的に行ったハッキングではあったものの、もし悪意のあるハッカーが遠隔操作で車両をコントロールすれば、故意に事故を起こすこともできるわけです。

youtu.be

自動車へのサイバー攻撃の現状

 2010年から2019年の10年間に公開された世界の車両サイバー攻撃インシデントの総件数は把握されている件数のみでも400件余り、2019年は単年で150件相当とのデータがあり、把握できていないものも含めるとその数倍はある可能性があります。このように、車両のサイバー攻撃は急増してきています。(参照:自動車へのサイバー攻撃の新常識と対応の考察)
 サイバー攻撃対象は、キーエントリシステムやテレマティクスや自動車メーカーのサーバ、カーシェアリングや自動車警報サービスなどのモバイルアプリケーションサーバといった自動車窃盗目的が多く、ホワイトハッカーの研究目的の攻撃から、悪意あるハッカーの攻撃に移行しているのは確実なようです。もし悪意のあるハッカーがJeep Cherokeeの事例のように遠隔操作で車両をコントロールすれば、故意に事故を起こすこともできるわけです。自動車のハッキングは最悪人命に関わることから、車両のサイバーセキュリティ侵害は安全侵害の一つになりえるとし、世界中が事態を重大にとらえている状況です。

自動車サイバーセキュリティのルール化

 Jeep Cherokeeのハッキングと時を同じくして、自動車業界はCASE(Connected・Autonomous・Shared & Services・Electric)時代といわれる100年に一度の変革期を迎えました。これらの背景を受けて、自動車業界や自動車のサイバーセキュリティルールを定めようとする国際的な動きが本格化したのです。

 主に国際間での自動車のルールを取り決める国連のワーキンググループWP29(自動車基準調和世界フォーラム)および国際規格を制定するISOでルール化が動きはじめます。これらの活動は国際協調するために整合するのに時間がかかり、WP29では2020年6月にUN-R-155(車両型式・サイバーセキュリティマネジメントシステム)・UN-R156(車両型式・ソフトウェアマネジメントシステム)として、またISOでは2021年の5月にFDIS としてISO/SAE 21434が正式な承認を迎える一歩手前まで来ている状況です。

 日本は自動車のサイバーセキュリティに関して各国を先導するように、WP29では共同議長または副議長を務めてきました。その活動の中で国土交通省は、2020年8月に自動車の特定改造等に関わる許可制度を発表しており対応が必要になっています。

 自動運転もまだ完全に完成されたソフトウェアが存在しないことから、適宜ソフトウェアをアップデートして機能をどんどん追加・改良していく段階です。市販車に搭載された場合でもアップデートしていけるようにOTA(Over-The-Air)が行われることが想定されています。また、自動運転システムになると車両だけでなくそれを取り巻くサブシステムとしてクラウドを利用します。また、先の説明でも行ったようにサイバーセキュリティ侵害がそのまま安全侵害に直結する可能性も出てきています。

 自動運転を見据えた規格では、SaFAD(Safety First for Automated Driving)が標準規格化されたISO/TR 4804や民間規格であるUL 4600もあります。これらの中でも、システムのライフサイクルの中でサイバーセキュリティの確保および適宜見直しを行ってアップデートしていくことが求められています。

自動車のサイバーセキュリティルールの概要

今まで説明してきたルールでは概ね考え方の連携ができており、サイバーセキュリティの守り方は2種類に大別されます。

1. サイバーセキュリティ・ソフトウェアアップデートを運用できる組織体制

2. サイバーセキュリティ・ソフトウェアアップデートを安全に行うためのリスクアセスメント

 1の運用できる組織体制とは、いわゆるCSMS(Cyber Security Management System)のことで、サイバーセキュリティに関わるリスクマネジメントを効果的・効率的に実施するための仕組みになります。サイバーセキュリティを完全にすることはできないため、一般的にはスイスチーズモデルのように何層かの対策を打つのが一般的ですが、深刻な脆弱性問題が出た時にすぐに対処できる組織体制が必要、かつ準備しておくことが必要ということになります。

 2のリスクアセスメントとは、人はミスをすることを前提に、設計手法(プロセス)の中でミスを見つけてつぶし、設計の変更があった場合はその影響を見つけて設計に反映させていくものです。この設計プロセスの中でミスを抑える手法は、安全規格であるISO 26262のV字プロセスと同じ手法になるため、V字を使用した開発プロセスという意味で兄弟的存在になります。また、製品の企画段階から廃棄までの製品ライフサイクルの中で活動していく部分に関しては同じく安全規格のISO/PAS 21448 (SOTIF) と兄弟的な存在になってきます。これからの自動車・自動運転車のルール・規格としてはこの3つの規格を総合・統合した形で見ていき、サイバーセキュリティを含んだ安全を確保していくことが業界の暗黙のルールになっています。



f:id:sunagaya:20210708122806p:plain

自動車・自動運転システムのサイバーセキュリティ規格と安全規格

自動車のサイバーセキュリティ開発プロセス

 安全とサイバーセキュリティは、同じような開発プロセスでルール化されていますが、当然全く同じというわけではないので、その違いについて簡単に説明していきます。

 まず、自動車の安全設計プロセスとして有名なISO 26262は、自動車でも特に車両の電気電子機器の機能安全(壊れても安全・壊れたら分かる)設計を行うもので、V字プロセスとして開発(設計・検証)を進めるものになります。対象のシステムの構成をアイテム定義し、定義したアイテムの潜在的・危険因子を特定するためのハザード分析を行い、壊れたらどのような危害を加えてしまうか危険度や被害度・回避可能性などのリスク評価を行います。そのリスク評価に対して安全目標を立ててリスクを許容可能なレベルまで落とせるように安全要件を作成し、設計・実装していきます。設計・実装したものが意図したとおり、効果あるものか確認・検証していきます。

 併せて、重要な安全設計プロセスとしてのISO/PAS 21448では、システムとして未知で不安全である事象を減らし、既知で安全である事象を増やすことを続けていきます。これは車両・システムが破棄されるまで継続していき、安全性をどんどん上げていく取り組みになります。

f:id:sunagaya:20210706141601p:plain

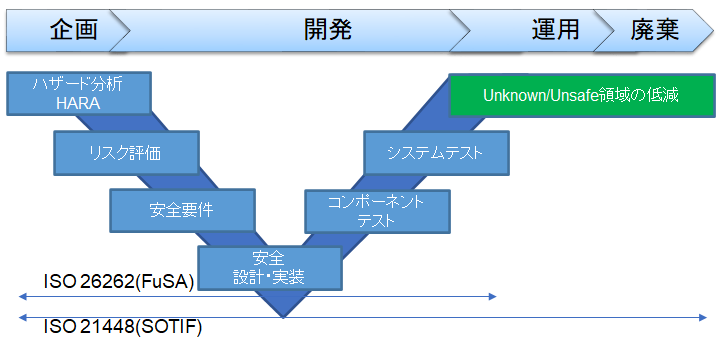

自動車の安全開発プロセス

 同じように、自動車のサイバーセキュリティ設計プロセスについて、ISO/SAE 21434の概要をなぞる形で説明します。この規格は車両の電気電子機器の開発、生産、運用、保守を含めたサイバーセキュリティのリスク管理のためのエンジニアリング要件になっています。対象となるシステムの構成でアイテムおよび守るべき資産を定義し、定義したアイテム・資産のサイバーセキュリティ侵害による影響を脅威分析として実施し、攻撃の経路および影響からリスク評価を行います。そのリスク評価に対してサイバーセキュリティ目標を立てて許容可能なリスクレベルまで落とせるように要件を作成し、設計・実装していきます。設計・実装したものが意図したとおり、効果あるものか確認・検証していきます。さらにサイバーセキュリティポリシーを設定し、その製品に脆弱性があった場合は対策・対応およびインシデントの管理を車両が廃棄されるまで継続していきます。これらのサイバーセキュリティインシデントは、PSIRT(Product Security Incident Response Team)という組織横断的なチームによって管理していきます。

f:id:sunagaya:20210706141636p:plain

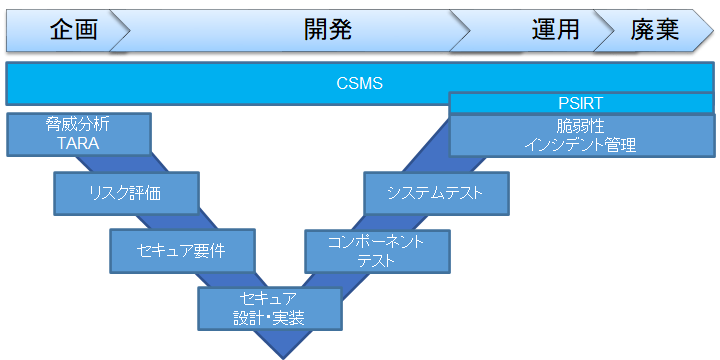

自動車のサイバーセキュリティ開発プロセス

安全分析・サイバーセキュリティ分析およびリスクアセスメントの差分

 開発領域では似たようなプロセスであるものの、安全・サイバーセキュリティ設計では大きく違うところがあります。

1. サイバーセキュリティでは資産の特定がある

 サイバーセキュリティで侵害があると、影響があるステークホルダーを明らかにし、資産をCIA (秘匿性、完全性、可用性:Confidentiality、Integrity、Availability)の3要素に分類します。 サイバーセキュリティ侵害による影響は、無視できるものから深刻なものまで測定され、SFOP(安全性、財務、運用、プライバシー:Safety、Financial、Operational、Privacy)に分類します。安全は万人に影響がありますが、サイバーセキュリティは非常に範囲が広いので守るべき人や物に対して領域の線引きをする必要があるということを示しています。

2. 分析方法

 安全分析ではHARA(Hazard Analysis and Risk Assessment)を実施し安全性の評価をしていきます。この分析にはFTA(Fault Tree Analysis)・FMEA(Failure Mode and Effects Analysis)・FMEDA(Failure Modes, Effects, and Diagnostics Analysis)・HAZOP(HAZard and OPerability studies)・STAMP(Systems-Theoretic Accident Model and Processes) /STPA(STAMP based Process Analysis)などの多くの安全分析手法が使用されます。

 一方、サイバーセキュリティ分析ではTARA(Threat Analysis and Risk Assessment)を実施しサイバーセキュリティ評価をしていきます。ハザードが脅威(Threat)に置き換わったものになります。この分析手法にも様々な種類がありますが、DFD(Data Flow Diagram)によってデータの流れを可視化し、STRIDE法や5W法およびAttack Treeでサイバーセキュリティリスクを洗い出し、CVSS(Common Vulnerability Scoring System)で脆弱性を評価、対策を検討し、要件化を通して設計に反映していきます。

f:id:sunagaya:20210707213933p:plain

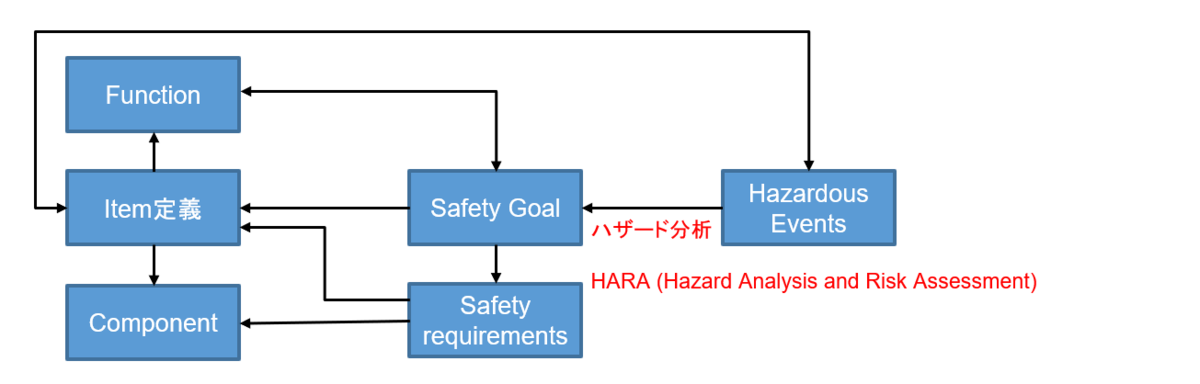

安全分析・リスクアセス・要求プロセス

f:id:sunagaya:20210708123119p:plain

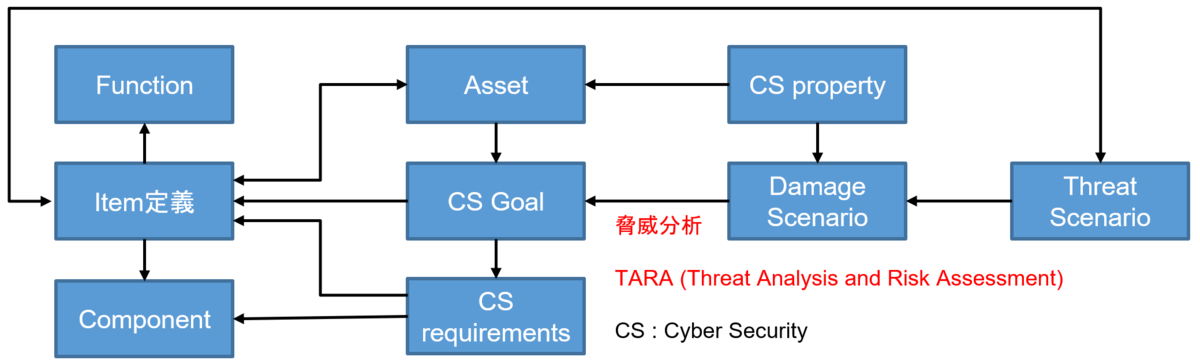

サイバーセキュリティ分析・リスクアセス・要求プロセス

 車両のサイバーセキュリティは一般のコンピュータに比べると分析結果や知見など、まだまだなところがあります。また、自動運転システム自体巨大なシステムになっているのでサイバーセキュリティは安全と同様、膨大な分析と対策検討が必要になってきます。

 ティアフォーでは自動運転システムを搭載したPoC車両を開発しています。車両を改造してのシステムになるので、できる範囲からサイバーセキュリティ分析およびその対策を入れてはいますが、まだまだ発展途上という状況です。

f:id:sunagaya:20210707215845p:plain

サイバーセキュリティ分析抜粋

おわりに

 以上、簡単ではありますが、自動車のサイバーセキュリティに関する内容を説明させて頂きました。簡単に表現しすぎているところもあるのでルールの詳細はご確認ください。自動運転のサイバーセキュリティへの対応はソフトウェアに関する部分だけでなく、ハードウェアやシステム、さらに組織体制まで見る必要があり、安全と同様、もしくはそれ以上に大変なものです。したがって自動運転車での対応はそれだけ必要かつチャレンジングになっています。
